钢板桩支护结构设计步骤流程

浏览数量:11

      以下为冷弯型钢板桩支护结构的设计流程。如果墙体变形与地面沉降对工程很重要,则需进行常使用极限状态计算。
      如果墙体承受竖向荷载,则需验算竖向承载力,这可能会影响步骤(2)中钢板桩的设计深度并且在随后的设计阶段也要考虑增加桩长

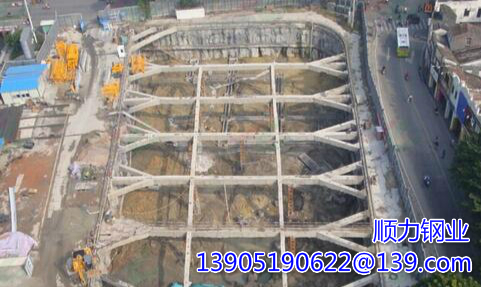

钢板桩支护
(1)确定土质参数、地下水压力、荷载组合以及适于承载力极限状态的几何条件;以便进行承载力极限状态设计
(2)用极限平衡法或土/结构相互作用分析法进行UIS失稳计算确定板桩墙入土深度。
(3)同②的方法,计算板桩墙上的弯矩、剪力及支撑力。注:如不需要进行55验算,则步骤④~(D可略:
(4)确定土质参数、地下水压力、荷载组合及相应的几何条件进行515状态验算
(5)对墙体深度,用极限平衡法或田结构相互作用分析法进行55计算,确定55中的荷载(墙上弯矩、剪力、支撑或锚杆荷载)
(6)用5]5土/结构相互作用分析法,或者工程经验类比法,确定墙体的变形和土体位移(如果需要计算)。
(7)检查55荷载作用以及步骤(6)计算的墙体变形和土体位移是否符合要求(即是否符合钢板桩墙的容许应力标准)。
(8)确定墙体在承载能力极限状态下的设计弯矩和剪力,取以下两组数中的较大值:第((3)步中计算的弯矩及剪力值或第(5)步计算的得到的弯矩或剪力值×1.35。
      计算截面模量时,需要用到有关极限状态的规范且有必要对计算弯矩进行修正英标《建筑用钢结构规范(BS5950)中规定修正系数为1.2
      计算SLS状态下的墙体弯矩、剪力、支撑或锚杆力(如采用)需要考虑极限平衡条件下(F:10)作用在墙上的压力。UIS条件下,墙体应该有更深的嵌入深度,相当于F>10。
      使用状态下,U型钢板桩价格计算地下水渗流力时应考虑墙体的全部嵌入深度。
